木屑焚蒸気ボイラー

貫流式

TRC-230T-B2000

タイプ

木屑焚き簡易ボイラー	伝熱面積　5m2以下 圧力10kgf/平方センチメートルG以下
木屑焚き小型ボイラー	伝熱面積　10m2以下 圧力10kgf/平方センチメートルG以下

蒸気使用例

木材乾燥、塗装乾燥、煮沸、ホットプレス、工場暖房など

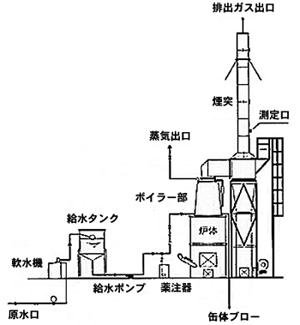

フローシート

備考

各地方自治体条例に合わせ別途設計いたします。
バーナー、温度計、記録計等のオプションも取り揃えてあります。



既設装置接続型

型式/TRC-	150- B350	170T- B500	190- B500	200T- B750	210T- B1000	230T- B2000
燃料	おが屑	おが屑	おが屑	おが屑	おが屑	おが屑
燃料消費量 （kg/H）	148	148	190	200～ 300	250～ 350	440～ 520
最大蒸発量 （kg/H）	350	500	500	750	1,000	2,000
発生熱量 （kcal/H）	189,000	270,000	270,000	405,000	540,000	1,080,000
伝熱面積 （m2）	3.9	4.9	4.9	8.2	9.8	9.8×2
最高 使用圧力 （kg/cm2）	10	10	10	10	10	10
使用条件	講習 不要	講習 不要	講習 不要	講習 必要	講習 必要	講習 必要

※低カロリーおよび水分の多い燃料では、所定の能力が出ない場合があります
※大気汚染防止法により、ばい煙発生施設の設置の届出が必要（60日以前）





木屑焚き蒸気ボイラーは、カタログ以外に
2000kg/h～3000kg/hも製作しています。ご相談下さい

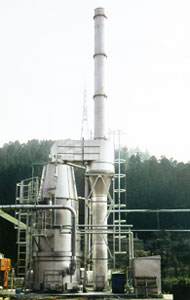

TRC-230T-B2000
